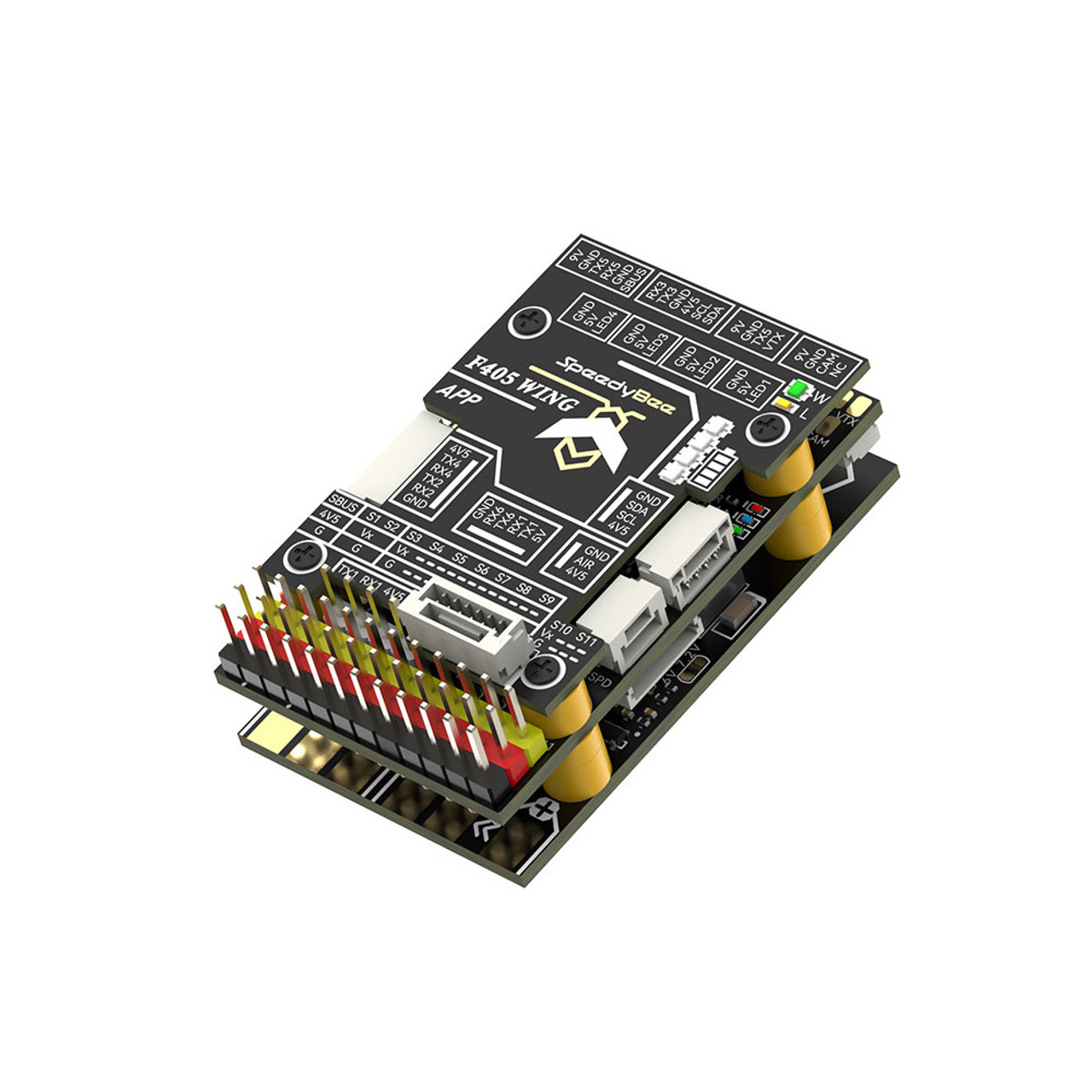

Приложение SpeedyBee F405 WING APP — это блок управления с процессором F405 , предназначенный для моделей самолетов и автокрыльев. Плата поддерживает прошивку iNAV и Ardupilot . По сравнению с другими платами ее преимуществом является, в частности, встроенный модуль Wi-Fi и Bluetooth , благодаря которому плату можно настроить в беспроводном режиме. Если вы предпочитаете кабель, разъем USB находится на отдельной плате. Поэтому его можно разместить в всегда доступном месте.

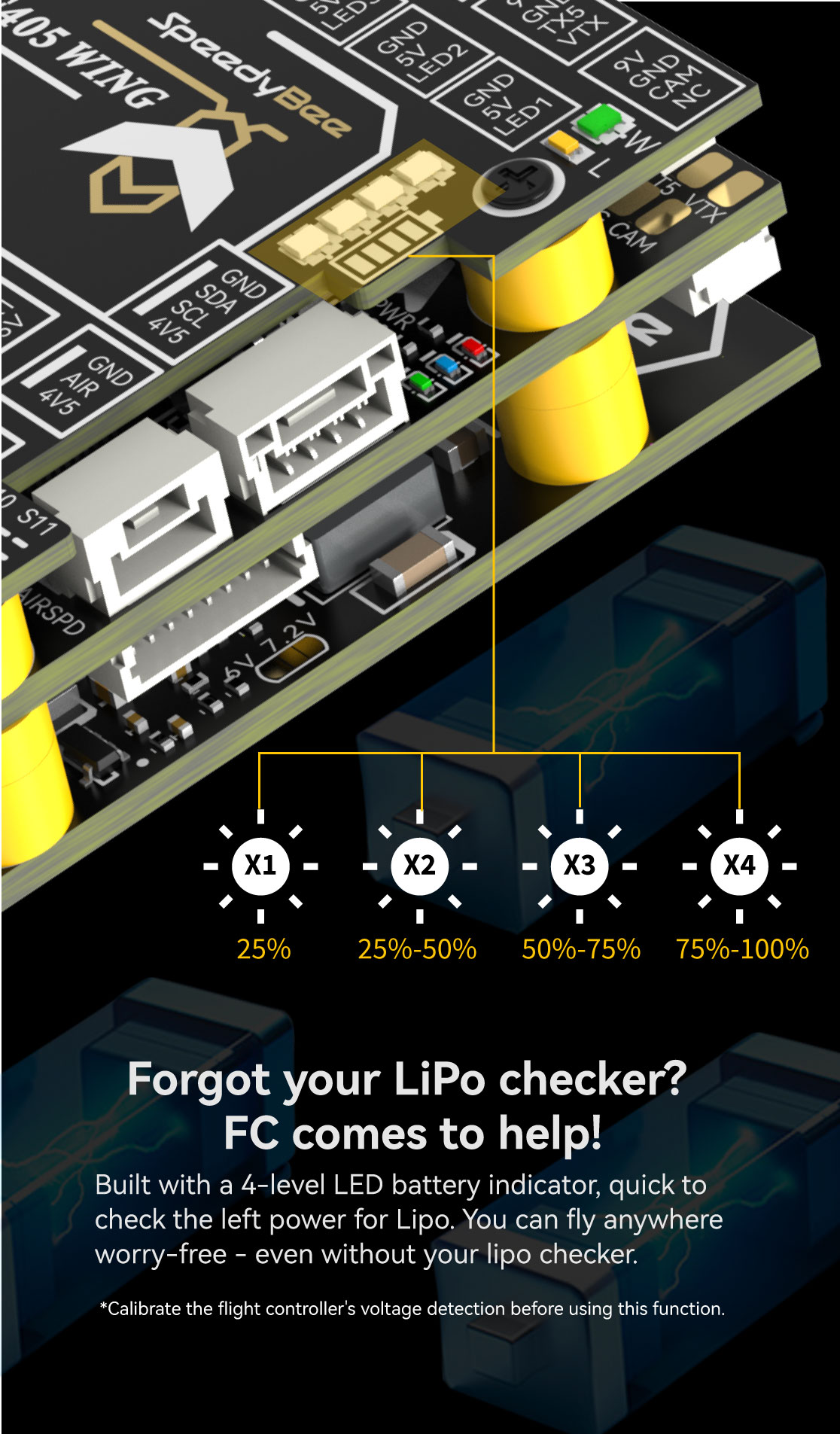

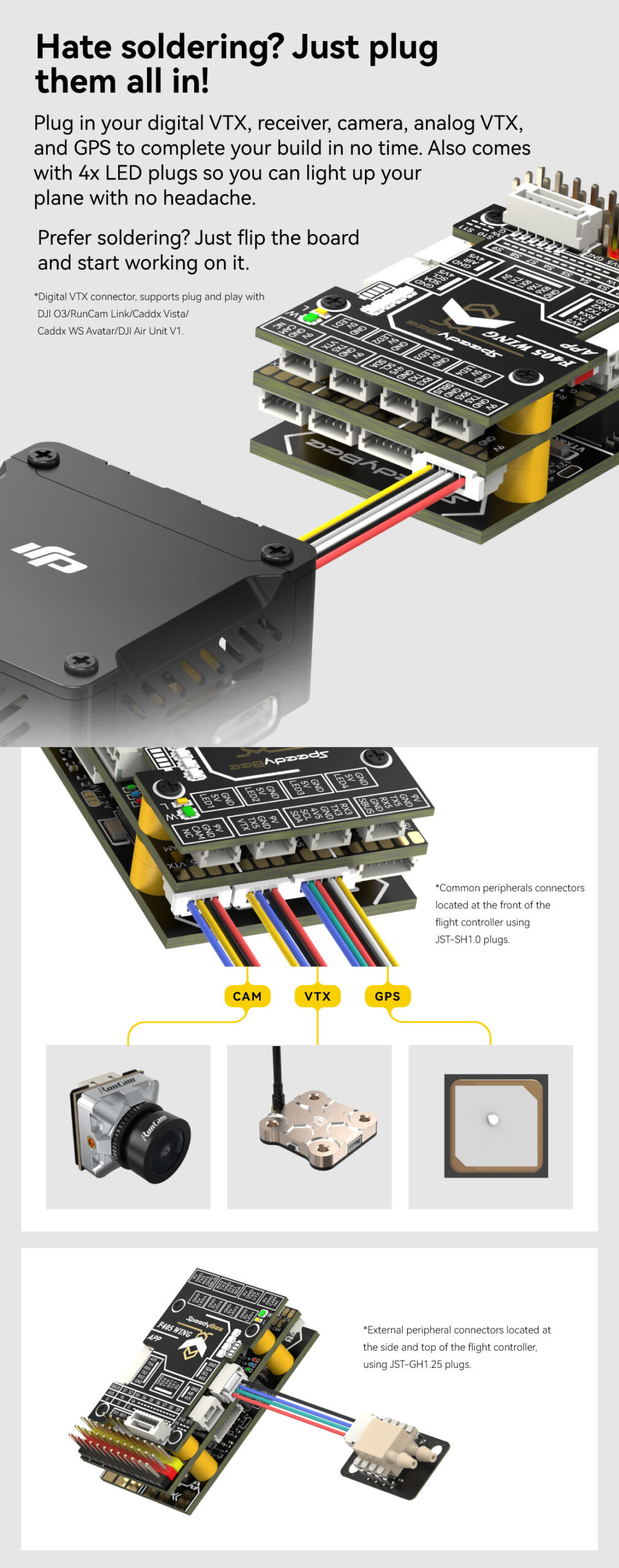

На плате имеется множество разъемов для подключения RC-приемника, передачи видео или GPS, поэтому пайка не требуется. Однако для любителей паяных соединений доступны и классические контактные площадки . Плата имеет 6 UART , 11 ШИМ-выходов и 4 выхода для светодиодов . Светодиодами можно управлять через iNav или напрямую с помощью светодиодного контроллера, встроенного в плату. Прямо на плате также встроен простой индикатор напряжения с использованием 4-х светодиодов. С первого взгляда вы можете увидеть состояние вашей батареи. На борту имеется слот для SD-карты, на которую записываются данные о полете. Вам не придется беспокоиться о нехватке места в черном ящике.

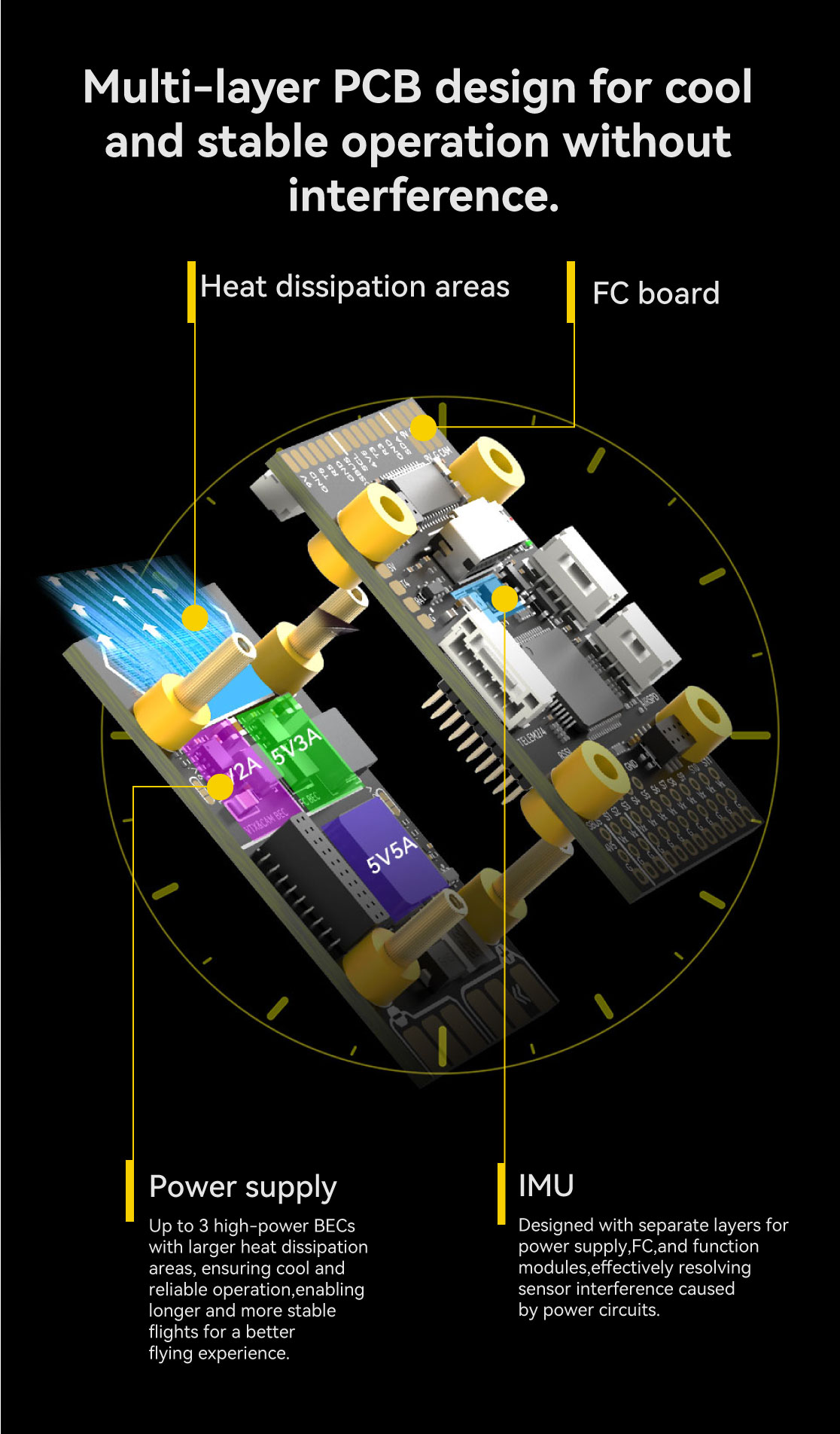

Плата поддерживает батареи 2-6S Lipo и оснащена TVS-диодом для защиты от пиков напряжения. Таким образом, он будет охватывать широкий спектр самолетов. Он содержит плату распределения напряжения для регуляторов, датчик напряжения и тока . Наличие трех независимых BEC также является большим преимуществом . Первый 5В/2,4А для питания блока управления, радиоуправляемого приемника, модуля GPS и других аксессуаров. Второй регулируемый 4,9/6/7,2В – 4,5А для питания сервоприводов и третий регулируемый 5/9/12В – 1,8А для питания видеопередатчика.

Ключевые свойства
Микроконтроллер: STM32F405, 168 МГц, флэш-память 1 МБ
ИДУ: ICM-42688-P
Баро: SPL006-001
Черный ящик: SD-карта
Количество UART: 6
Количество I2C: 1
АЦП: 4x (VBAT, ток, RSSI, аналоговая воздушная скорость)
Выходы ШИМ: 11 (+1 светодиодная панель)
FC FW: iNAV/Ardupilot (SpeedyBeeF405WING)
Входное напряжение: 7-36 В (2-6 с)
Датчик напряжения: 1К:10К (Весы 1100 iNav, 11.0 Ardupilot)
Датчик тока: 90 А непрерывный, 215 кратковременный (шкала 195 iNav, 50 A/V Ardupilot)
FC BEC: 5,2 В — 2,4 А (кратковременно 3 А) — приемник, GPS, Aispeed, модуль телеметрии, светодиодная лента
VTX BEC: 9 (по умолчанию)/12/5 В — 1,8 А (2,3 А кратковременно)
Сервопривод BEC: 4,9 (по умолчанию)/6 В/7,2 В – 4,5 А (краткосрочно 5,5 А)
Беспроводная передача: режим BLE (приложение Speedybee), режим Wi-Fi, режим Bluetooth SPP (QGroundControl/MissionPlanner)
Встроенный контроллер для светодиодов

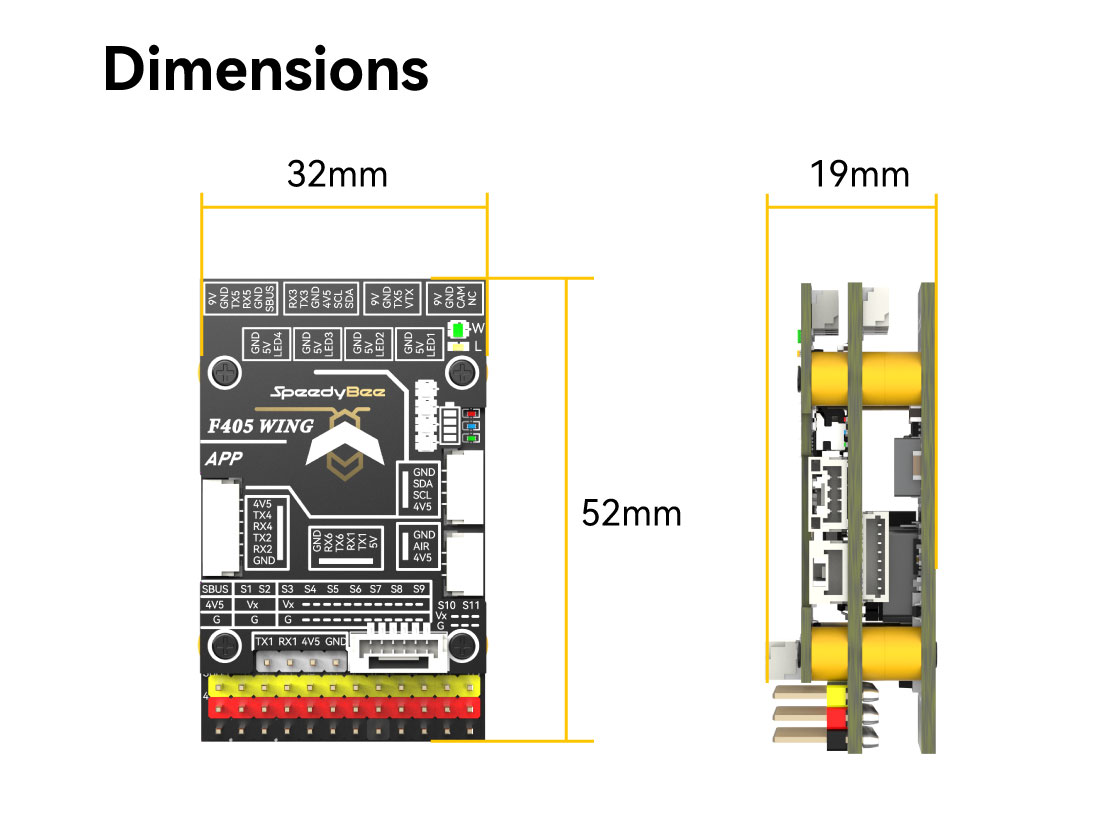

Размер: 52x32x19 мм

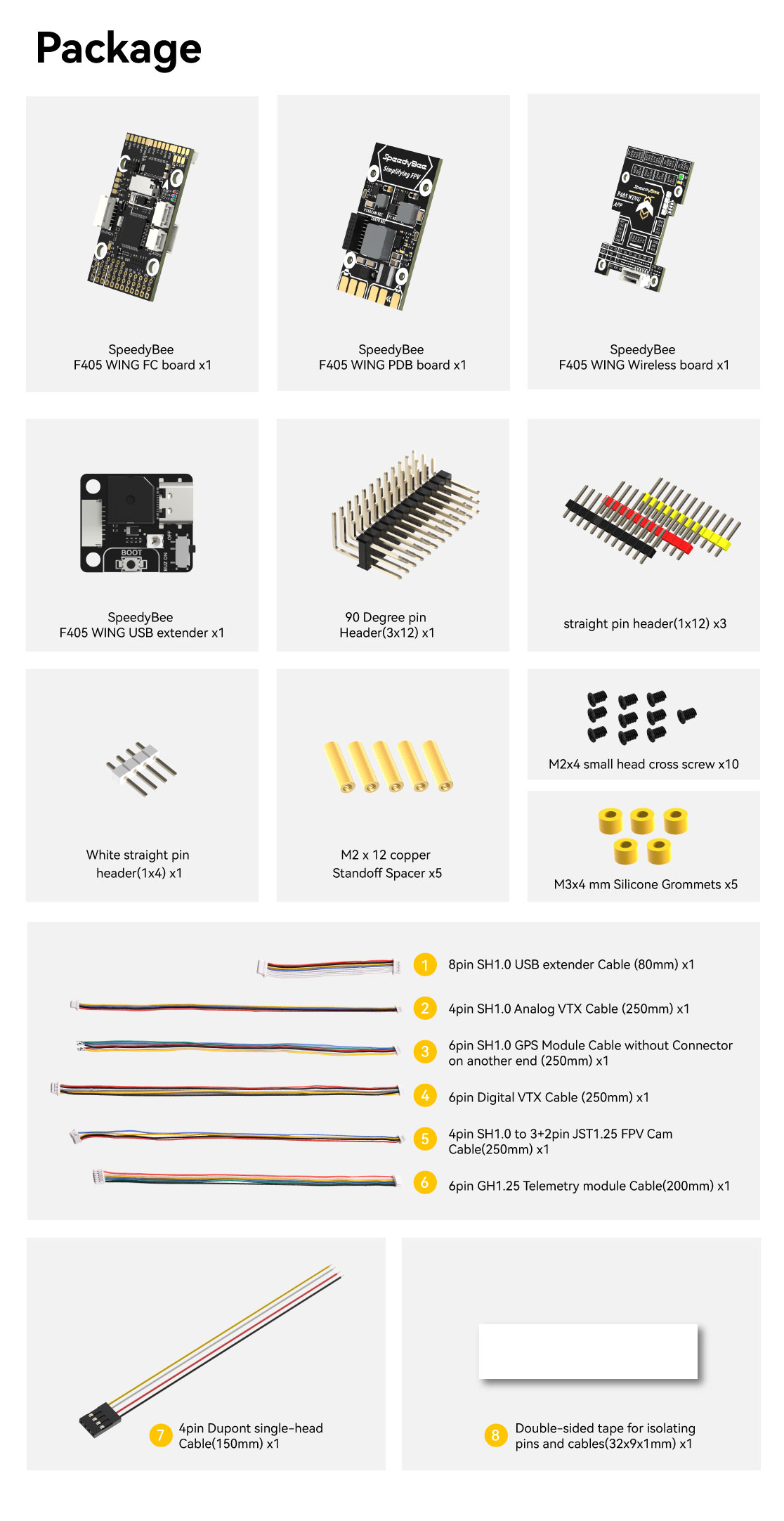

Содержимое пакета
1x блок управления
1x USB-разъем
1x набор булавок
1x комплект кабелей
1x застежка
