Бортовий оптичний блок

• Джерело живлення: DC 9V ~ 26V (3~6S батарея)
• Матеріал корпусу: алюмінієвий сплав
• Розміри: 66,6 мм × 45 мм × 18 мм
• Вага: 54г ± 2г

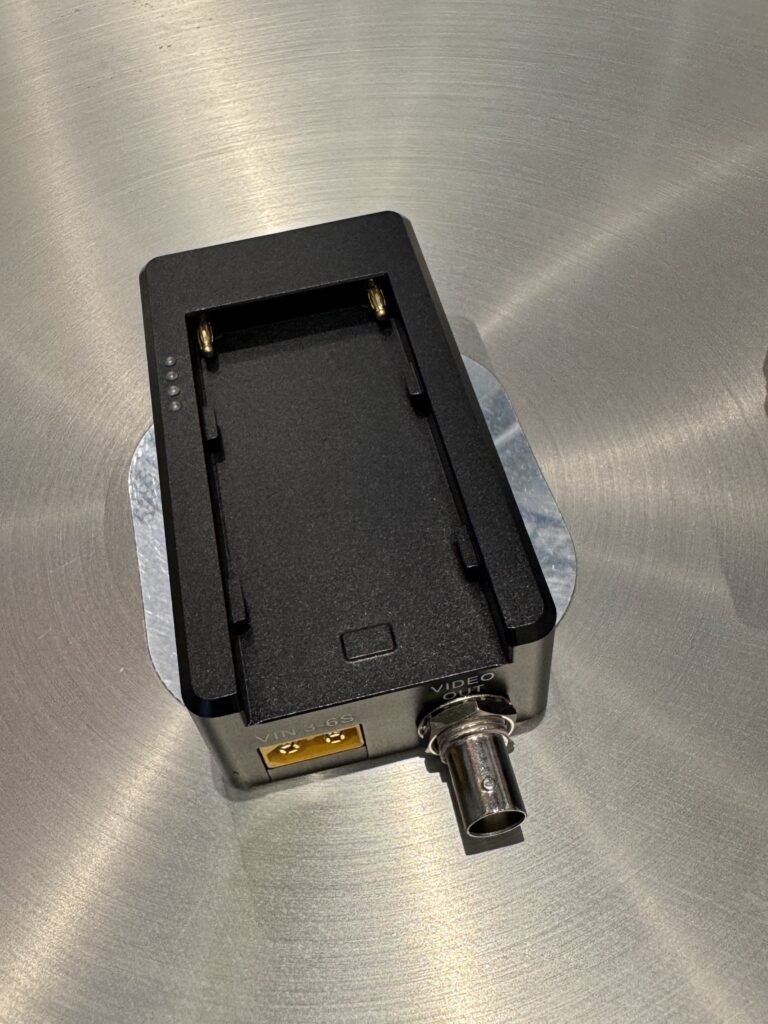

Наземний GBD блок оптичної лінії зв’язку

• Джерело живлення: батарея 3~6S
• Матеріал корпусу: алюмінієвий сплав
• Розміри: 123 мм × 56 мм × 31 мм
• Вага: 186 г ± 2 г

Інтерфейс та параметри

• Волоконно-оптичний інтерфейс: FC інтерфейс
• Тип волокна: одномодове, одноволоконне
• Інтерфейс даних: GH1.25
• Стандарти відео: NTSC / PAL / SECAM
• Напрямок даних: двонаправлений
• Формат даних: TTL / S.BUS
• Швидкість передачі даних: 0~1 Мбіт/с
• Довжина хвилі: 1310 (9/125 мкм) + 1550
• Відстань передачі: одномодове волокно 0~20 км

Технічні характеристики оптоволоконної котушки

Довжина оптоволокна: 2 км
Розмір: 101,6 мм × 274 мм
Матеріал корпусу: сополімер ABS
Специфікація волокна: 0,5 мм
Вага: 600 г (2 км)
Вихідна насадка: алюмінієва насадка, карбонова трубка 5 см

Довжина оптоволокна: 3 км
Розмір: 101,6 мм × 274 мм
Матеріал корпусу: сополімер ABS
Специфікація волокна: 0,5 мм
Вага: 800 г (3 км)
Вихідна насадка: алюмінієва насадка, карбонова трубка 5 см

Довжина оптоволокна: 5 км
Розмір: 101,6 мм × 351 мм
Матеріал корпусу: сополімер ABS
Специфікація волокна: 0,5 мм
Вага: 1250 г (5 км)
Вихідна насадка: алюмінієва насадка, карбонова трубка 5 см

Довжина оптоволокна: 10 км
Розмір: 130 мм × 404 мм
Матеріал корпусу: вуглецеве волокно
Специфікація волокна: 0,5 мм
Вага: 2450 г (10 км)
Вихідна насадка: алюмінієва насадка, карбонова трубка 5 см
