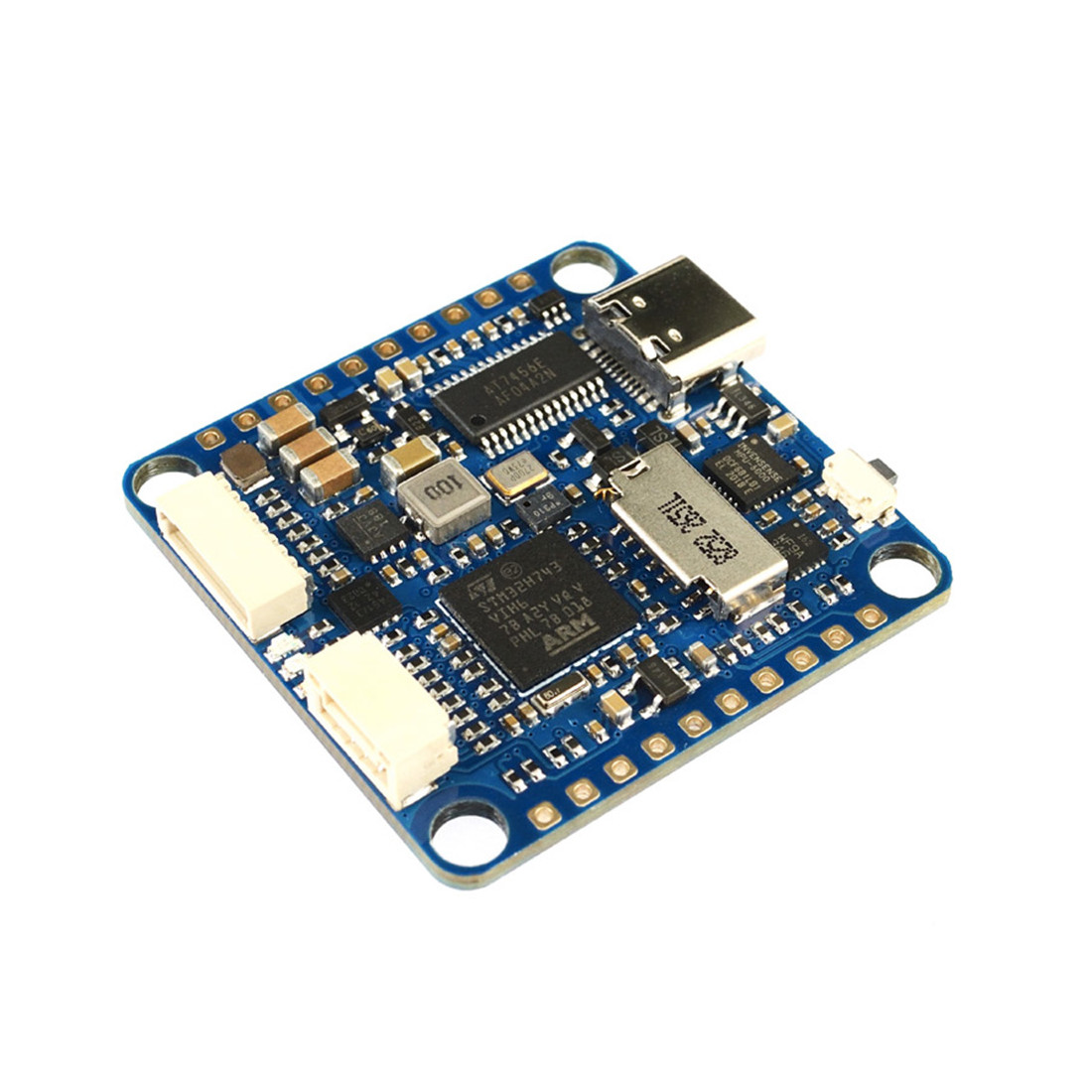

Matek H743-Slim V3 — топовый блок управления для FPV-коптеров или самолетов, который вас ни в чем не будет ограничивать . Плата поддерживает прошивки Betaflight , iNav или Ardupilot (MATEKH743). Основой блока управления является мощный процессор H743 в сочетании с парой гироскопов ICM42688P и ICM42605 , которые дополняют друг друга для достижения наилучшего результата . На плате также имеется барометр , экранное меню для аналогового видео и слот для SD-карты для регистрации данных «черного ящика». Благодаря 12 выходам ШИМ (+1 светодиод) блок управления также можно использовать для более крупных многомоторных машин, октокоптеров с дополнительными сервоприводами или самолетов вертикального взлета и посадки.

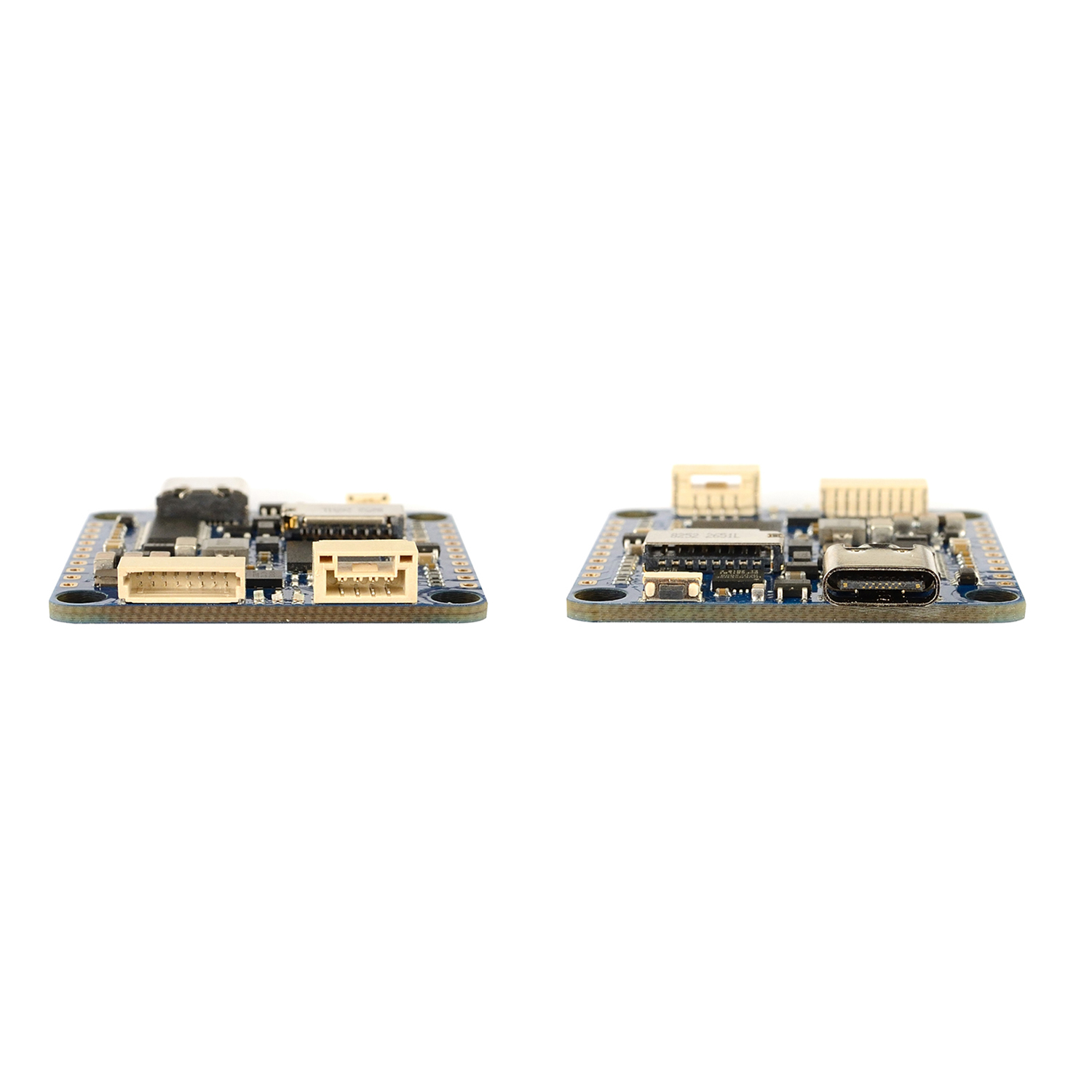

Также имеются 7 входов UART , 2 входа I2C , 1 CAN и 6 входов АЦП. Вы будете использовать их особенно с более продвинутым Ardupilot. Кроме того, плата позволяет подключать 2 аналоговые камеры , между которыми можно переключать и переключать 5 В/VBAT. Он может питаться от аккумулятора 2-8S с датчиком напряжения аккумулятора (Vbat2), поддерживающим напряжение до 69В. Отдельно стоит упомянуть дизайн платы. Все компоненты размещены с верхней стороны платы. Таким образом, нижняя сторона становится плоской, что уменьшает профиль блока управления и упрощает установку.

Ключевые свойства
Размер: 36x36x5 мм
Монтажные отверстия: 30,5х30,5 мм М4 (М3 с мягкими креплениями)
Вес: 7 г
Входное напряжение: 6-36 В (2-8 с)
БЭК: 5 В при 2 А
Датчик напряжения аккумулятора: Vbat2 – до 69В
Микроконтроллер: STM32H743VIH6, 480 МГц, 1 МБ ОЗУ, 2 МБ флэш-памяти
Гироскоп: ICM42688P+ICM42605
Баро: Infineon DPS310
Черный ящик: SD-карта
UART: 7x
ШИМ: 12x + 1x светодиод
И2С: 2x
МОЖЕТ: 1x
АЦП: 6x (VBAT, ток, RSSI, аналоговый AirSpeed, Vbat2, Cur2)
Разъем USB-C (USB 2.0)

Содержимое пакета
1x блок управления
6x Мягкое крепление
1x комплект кабелей
