Matek F405-Wing V2 — это блок управления, предназначенный в первую очередь для самолетов и монопланов . Плата также содержит PDB (плату распределения питания) для распределения напряжения от аккумулятора к плате и регуляторам. Также включает датчик тока (220 А), BEC 5/6/7,2 В, 5 А для сервоприводов , 9/12 В, 2 А для видеопередатчика , камеры или подвеса и BEC 5 В, 2 А для радиоуправляемого приемника , камеры, зуммера, GPS, светодиодов и другой электроники. Для питания платы можно использовать аккумулятор Lipo 3-6S . Matek F405-Wing V2 имеет гироскоп ICM42688-P , барометр , экранное меню для аналогового видео, слот для SD-карты , 6 UART, 2 шины I2C и 10 выходов ШИМ. Для управления моделью может использоваться прошивка iNav 6.0 или новее (MATEKF405SE) или ArduPilot 4.4 или новее (MatekF405-Wing) .

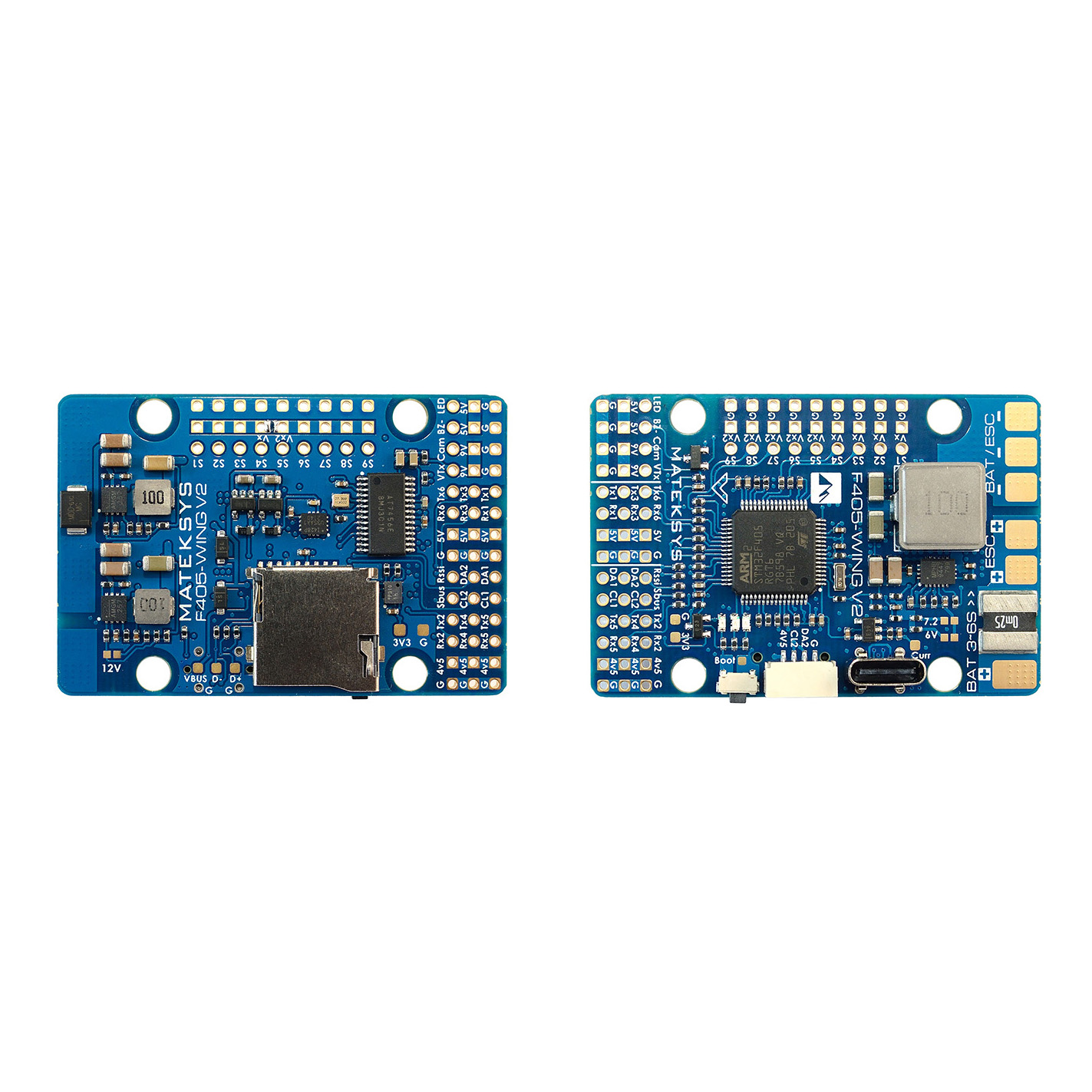

Matek F405-Wing состоит всего из 3-х пластин, причем верхняя и нижняя пластины служат лишь для лучшей установки. Вся необходимая электроника находится всего в одной плате.

Ключевые свойства
Источник питания: 3-6S (9-30В)
Микроконтроллер: STM32F405RGT6, 168 МГц, флэш-память 1 МБ
ИМУ: ICM42688-P
Баро: DPS310
Экранное меню: AT7456E
Черный ящик: слот для SD-карты
Количество UART: 6, 1x Softserial (iNav)
ШИМ-выходы: 10
И2С: 2x
АЦП: 3x (датчик напряжения, датчик тока, RSSI)
Датчик тока: 220 А (шкала INAV 150, ArduPilot 66,7 А/В)
БЭК: 5/6/7,2 В при 5 А, 5 В при 2 А, 9/12 В при 2 А
Монтажные отверстия: 30,5х30,5 мм М3.

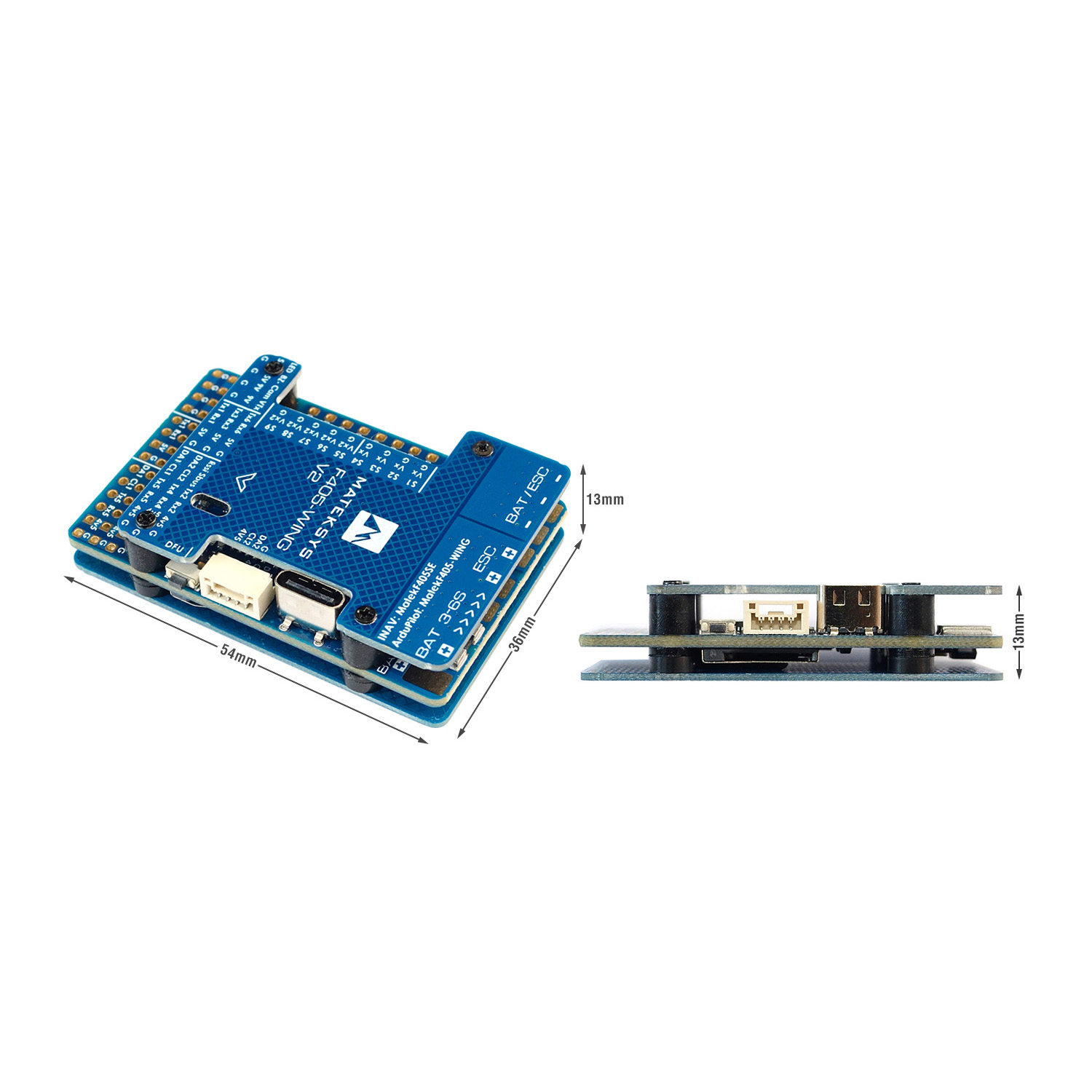

Размер: 54x36x13 мм
Вес: 25 г

Содержимое пакета
1x блок управления
1x контактная полоска
