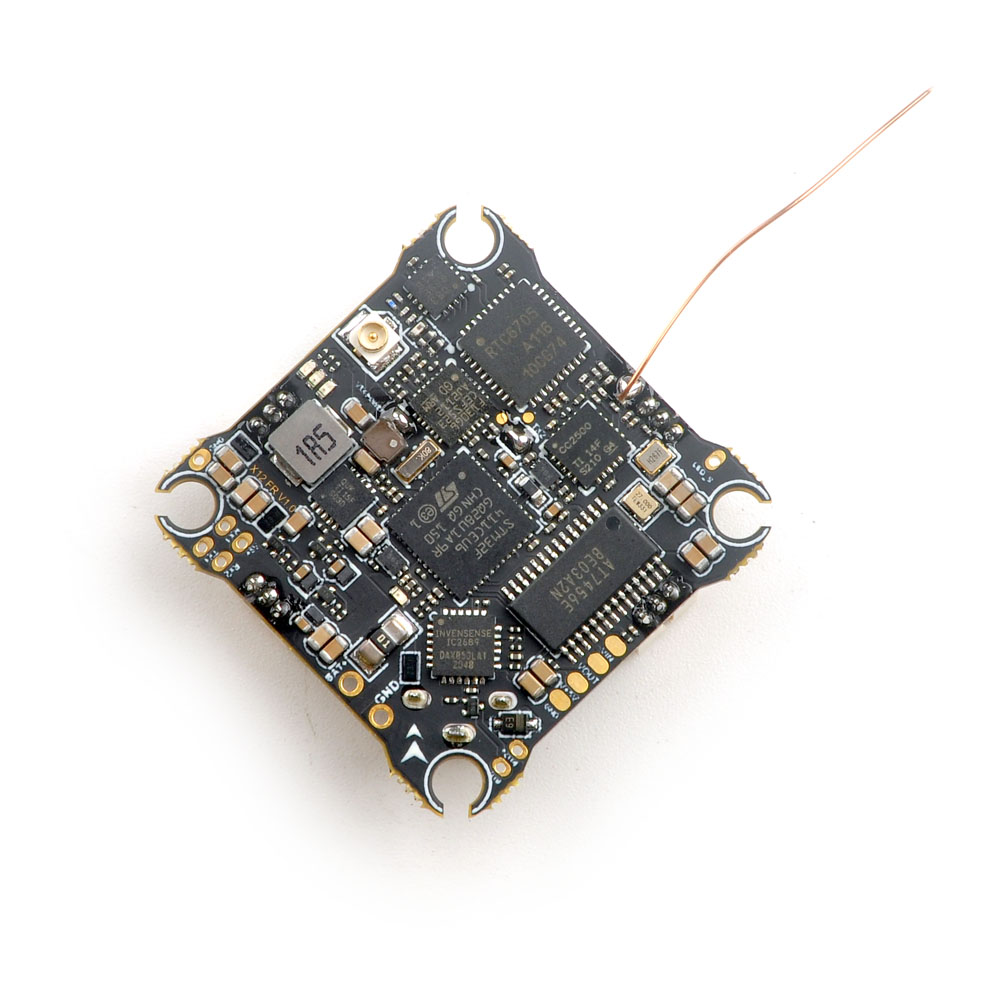

Happymodel X12 AIO — небольшая плата для 1-2S Whoopy, содержащая блок управления, контроллеры, видеопередатчик и радиоуправляемый приемник. Таким образом, доска идеально подходит для небольших коптеров, где важен каждый грамм.
Основой блока управления является процессор F411, дополненный гироскопом BMI270. Даже в таком размере на плате имеется не только датчик напряжения (шкала 110), но и датчик тока (шкала 470). Контроллеры с прошивкой BlHeli_S поддерживают питание от аккумулятора 1-2S и силу тока до 12А. Таким образом, они подходят для моторов типоразмера 1202-1106 и для менее агрессивных коптеров, а также для 1404.
Передачу видео осуществляет видеопередатчик с прошивкой OpenVTX и переключаемой мощностью 25-400мВт и разъемом u.FL для подключения антенны. Видеопередатчик настраивается через блок управления по протоколу SmartAudio 2.1 или IRC Tramp.
Приемник Frsky подключен через SPI. Приемник имеет встроенную линейную антенну. Приемник SPI работает по протоколам Frsky D8 и Frsky D16 V1/V2 FCC/LBT.
Видеопередатчик довольно сильно нагревается. Поскольку он интегрирован в плату вместе с остальной электроникой, мы не рекомендуем оставлять плату включенной на длительное время без притока окружающего воздуха. Если изображение пропало, необходимо дать устройству остыть. В полете борт легко охлаждается окружающим воздухом. Не включайте плату без подключенной антенны.

Ключевые свойства
Процессор: STM32F411CEU6
Гироскоп: BMI270
Цель БФ: CRAZYBEEF4FR
Цель ESC: Z_H_30_REV16_7
Монтажные отверстия: 25,5×25,5 мм.
Входное напряжение: 1-2S (2,9-8,7 В)
Датчик тока: ДА – Масштаб: 470
БЭК: 5 В при 1 А
Ток регулятора: 5А
Видеопередатчик FW: OpenVTX
Протокол VTX: SmartAudio 2.1/IRC Tramp
Мощность видеопередатчика: 25 мВт (14 дБм), 100 мВт (20 дБм), 400 мВт (26 дБм)

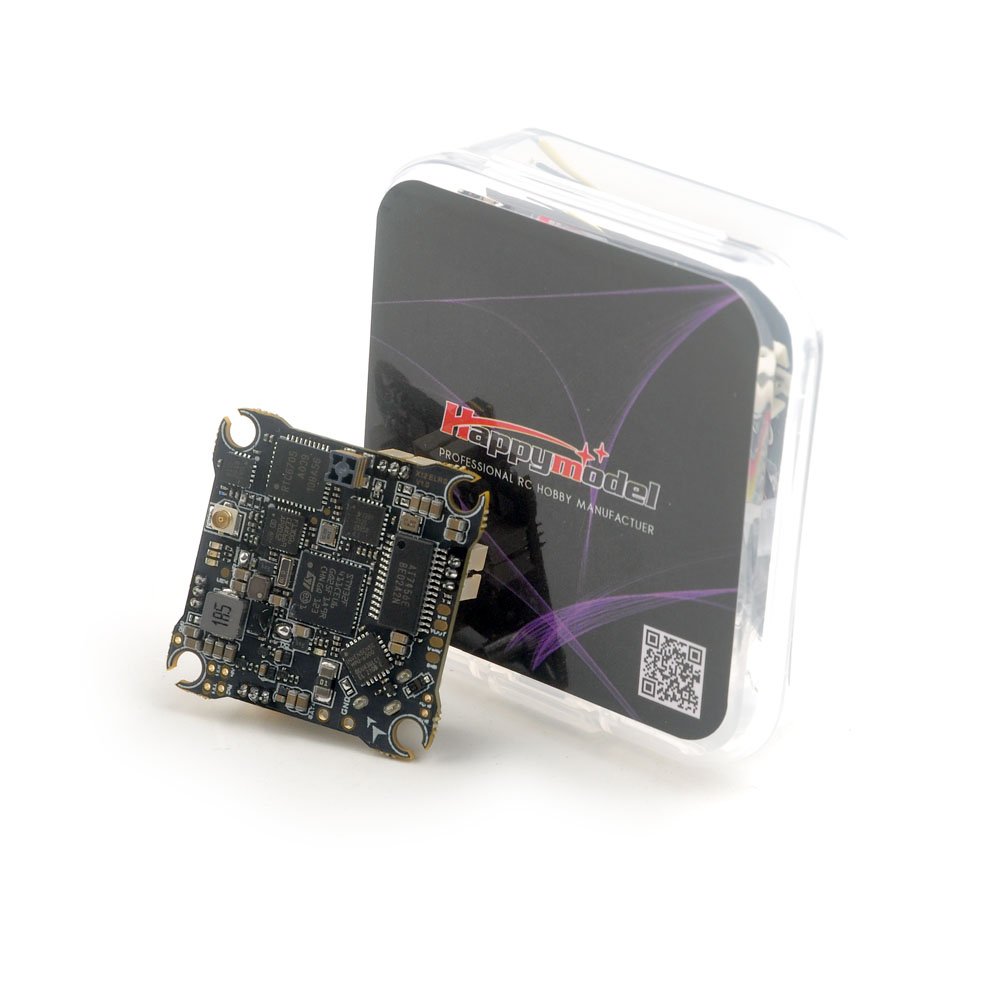

Содержимое пакета
1x тарелка
1x линейная антенна
1x набор винтов
1x набор мягких креплений
1 разъем PH2.0 с кабелем
